外部リンクされたパーツ側でアセンブリ化できない

組立図から一部のパーツを外部リンクで保存した後に、外部リンクされたパーツを別で開きます。

単独の外部リンクパーツ内では、アセンブリを作成することはできません。

原因

例）左図の組立図から外部リンクされたパーツを別で開きます。(右図)

右図の単独パーツ内で、アセンブリを作成することはできません。

以下のようなエラーメッセージが表示されます。

外部リンクで保存したパーツは、組立図とリンクしています。

外部リンク側でアセンブリ化すると、組立図で使用されているためアセンブリ化できないメッセージが表示されます。

対処法

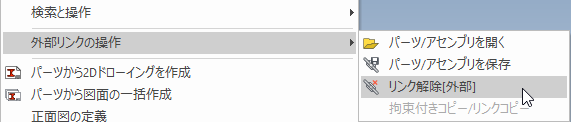

〔1〕 外部リンクで保存したパーツをアセンブリにするには、組立図側で外部リンクで保存したパーツを [リンク解除[外部]] します。

この時点で外部リンクパーツとの関連が無くなります。

〔2〕 解除後に、外部リンクしていたパーツをアセンブリ化します。

〔3〕 組立図の外部リンク解除した元のデータを削除後、再度組立図へ挿入します。

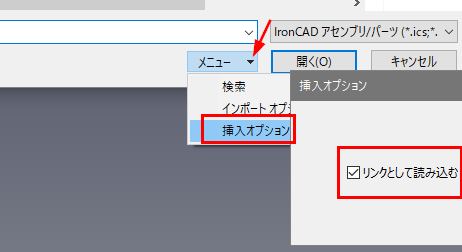

挿入の際は、必ず [挿入オプション] にて [リンクとして読み込む] を有効してください。

別でパーツを作成して元の外部リンクを切らずに置き換える場合は、こちらをご参照ください。

※IRONCAD2023 以降

外部リンクされたパーツ/アセンブリを他のファイルに置換 - IRONCAD ユーザーガイド
