投影図にハッチングを作成する

投影図にハッチングを作成する

3D図 とリンクしている投影図に断面図とは別に、単独で独立したハッチングを作成する方法を説明します。

手順

〔1〕 投影図のマウス右クリックメニューより、 [図の編集] または [図のインプレイス編集] を選択し投影図の編集モードに入ります。

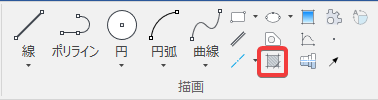

〔2〕 [作図]タブ → [描画]グループ → [ハッチング] を実行します。


〔3〕 ハッチングを実行すると、画面左下にインスタンスメニューが表示されます。
項目1 を [点を選択] または [境界を選択] でハッチングを作成する領域またはパーツ図の線を選択します。



〔4〕 投影図のハッチング領域またはパーツの線を選択し、マウス右クリックで確定します。
マウスで確定するとハッチングが作成されます。
※ハッチング個所が複数ある場合は、続けて複数選択し選択が終了後、マウス右クリックで確定します。

・パーツ図の指定の領域にハッチングを作成したい場合は、 [点を選択] にしてハッチングする領域を選択し、ハッチングを作成すると指定した領域のみハッチングが作成されます。




・パーツ全体にハッチングを作成したい場合は、[境界を選択] にしてパーツ図の線を選択し、ハッチングを作成するとパーツ全体にハッチングが作成されます。


　

パーツに複数の段差や切込み穴がある場合は、 [境界を選択] でパーツ図の線を選択しても、部分的なハッチングしか作成されない場合があります。
その場合は、 [点を選択] でパーツ内の領域を個別に選択してハッチングを作成してください。

〔5〕 [ブロックの編集] または [ブロックのインプレイス編集]タブ → [終了] または [保存して終了] で終了します。
[ブロックの編集] で編集後に終了した場合は、再度 [変更を保存しますか？] というメッセージが表示されます。
[はい] をクリックして終了します。


詳しくは、下記動画をご参照ください。


CA-016
