寸法を任意の文字に置き換える

CAXA Draft で作成した寸法の値を任意の文字に置き換える方法を説明します。
これは同じ形のパーツで寸法違いを表現する時に便利です。

任意の文字に置き換えると、基準値や接頭語・接尾語は表示されなくなります。

操作方法

〔1〕 寸法をダブルクリックまたは、マウス右クリックメニューより寸法の編集を選択します。

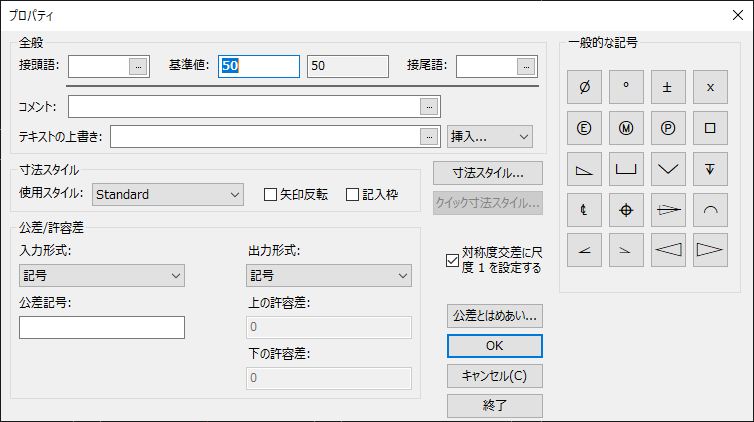

〔2〕 プロパティ画面が開きます。

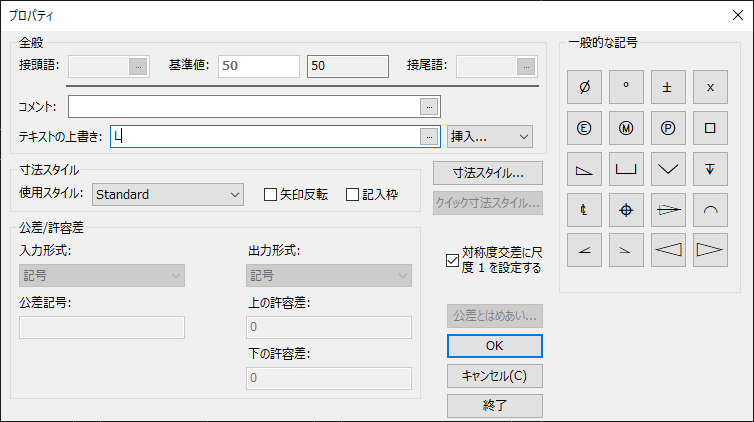

〔3〕 プロパティ画面の [テキストの上書き:] に任意の文字を入力します。

[テキストの上書き:] に任意の文字を入力すると、基準値:や接頭語・接尾語は無効になります。

〔4〕 寸法が、 [テキストの上書き:] で入力した任意の文字に置き換わります。

〔5〕 半径寸法・直径寸法にも同じ操作が可能です。

[テキストの上書き:] の内容を削除すると、元の寸法値(基準値) が表示されます。
