必要な投影図のみ DWG/DXF へエクスポートする

※IRONCAD2024 新機能

2Dドローイングで作成した図面を DWG/DXF へエクスポートするとき、不要な投影図を除外してエクスポートする方法を説明します。

手順

〔1〕 不要な投影図を右クリックし、[図のプロパティ] をクリックします。

〔2〕 [マークする(DWG/DXFエクスポート)] のチェックを外します。

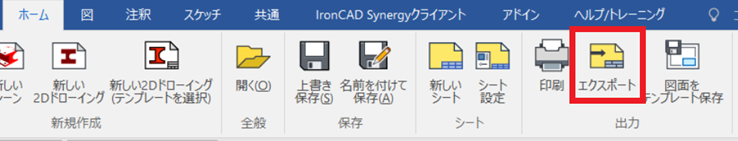

〔3〕 [ホーム]タブ → [エクスポート] をクリックします。
ファイルの種類: DWG または DXF を選択し、[保存]します。

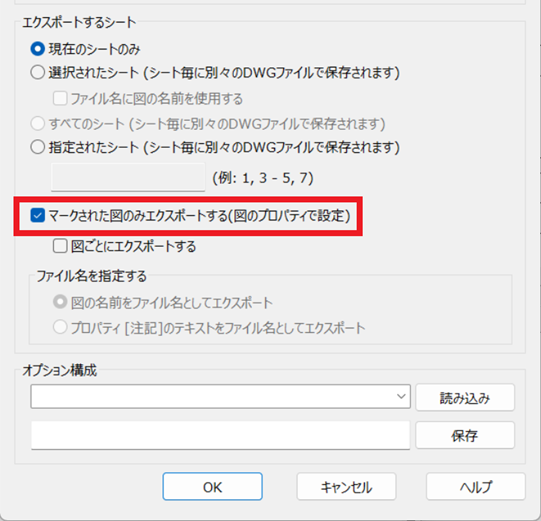

〔4〕 [エクスポートするシート]欄 の [マークされた図のみエクスポートする(図のプロパティで設定)] をチェックして、[OK] をクリックします。

〔6〕 保存されたファイルを開き、確認します。

詳しくは、下記動画をご参照ください。

DR-002
