3D のカスタムプロパティを 2D図面の レイヤーに適用する （カスタム プロパティマッピング）

※IRONCAD2024 新機能

3D で設定したカスタムプロパティ情報を 2Dドローイングの [スタイルとレイヤー] に紐づけて、図面の一部の色や線種を変更する方法を説明します。

2Dドローイング の カスタム プロパティマッピング] 機能を使用すると、同じパーツや投影図内で要素の識別ができるようになります。

手順

〔1〕 3D の要素にカスタムプロパティ情報を作成します。

フィーチャ、パーツ、アセンブリ など 2D側で色や線種を変更したいものの単位で設定します。

〔2〕 2Dドローイングで投影図を作成します。

〔3〕 [ホーム]タブ → [スタイルとレイヤー] を設定します。

※動画を参照

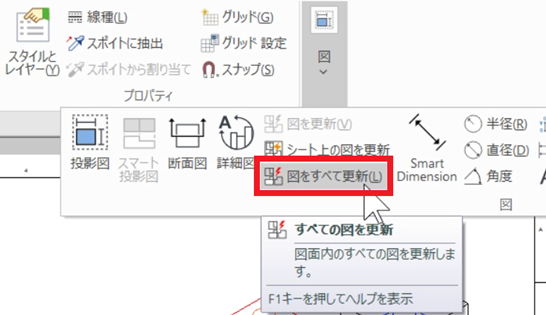

〔4〕 設定完了後、[ホーム]タブ → [図をすべて更新] をクリックします。

詳しくは、下記動画をご参照ください。

D
