3Dの2Dスケッチで線分を作成する（2点・接線・垂線）
3D の 2D スケッチ で使用する 線分を作成する方法を説明します。
[スケッチ]タブ → [作図]グループ → [2点] [接線] [垂線] を使用します。
各コマンドの操作手順は以下の通りです。
[2点] の操作

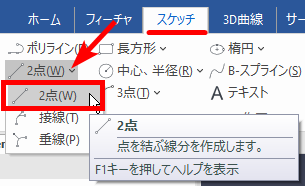

〔1〕[スケッチ]タブ → [作図]グループ → [2点] をクリックします。
〔2〕左クリックで任意の位置（始点）を選択します。
〔3〕続けて 左クリック で任意の位置（終点）を選択すると、線を作成できます。
[長さ] [傾き] を指定して作図する場合
〔1〕[スケッチ]タブ → [作図]グループ → [2点] をクリックします。
〔2〕左クリックで任意の位置（始点）を選択します。

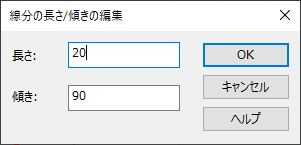

〔3〕続けて 右クリック で任意の位置（終点）を選択すると、[線分の長さ/傾きの編集]ダイアログ が表示されます。
〔4〕任意の値を入力し、[OK] をクリックすると、[長さ] [傾き] を指定して線を作成できます。
[接線] の操作
〔1〕接線を引く前に、[円] を作成します。

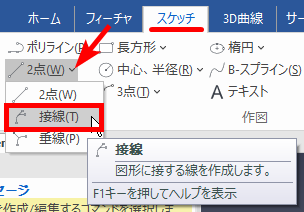

〔2〕[スケッチ]タブ → [作図]グループ → [接線] をクリックします。
〔3〕[円] を選択すると、選択した円に対しての接線が作成されます。
対象の [円] または [円弧] を先に選択しなければ、接線は作成できません、ご注意ください。
[垂線] の操作

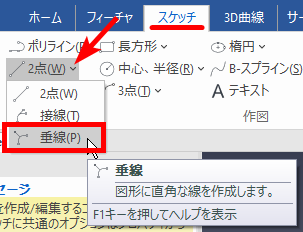

〔1〕[スケッチ]タブ → [作図]グループ → [垂線] をクリックします。
〔2〕対象の [線] や [円] を選択すると、自動的に垂線が作成されます。
詳しくは、下記動画をご参照ください。
