Brep パーツを編集する

Brep パーツを編集する

購入品などを 3D データ提供サイトから入手した場合、対応拡張子で IRONCAD へインポートすることができます。

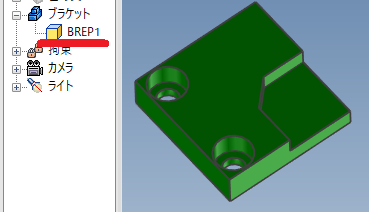

中間ファイルや他社CAD の拡張子でインポートしたデータは通常 [Brep] というカタマリのデータになっています。


ソリッドパーツの場合、IRONCAD のダイレクトモデリングで直接編集・追加工が可能です。
編集したい形状に応じて、操作が異なります。 以下は操作例です。
  1. 円のサイズ変更や移動:面を選択し、右クリックで表示されるコマンドから加工する。
  2. 形状の長さ変更:TriBall もしくは ハンドルをドラッグして延長する。

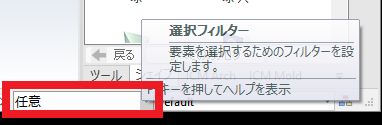

複数面を選択する必要がある場合は、 [選択フィルタ] を活用すると容易に行えます。
※[面]、[自動フィーチャ面] を選択



詳しくは下記動画をご参照ください。

IC-050
