パラメーター項目をエクセルと連携させ、異なる形状の表示構成を作成する
※IRONCAD2024 新機能
パラメーターが設定されている 3Dデータのパラメーター名をエクセルに登録し、複数パターンの表示構成を作成する方法を説明します。
手順

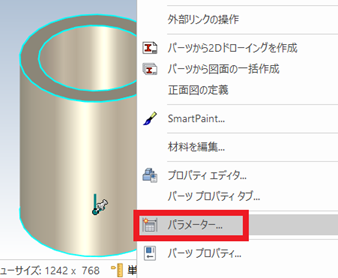

〔1〕 [パラメーター] を開きます。

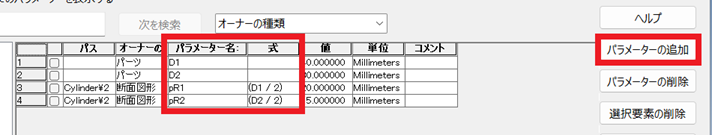

〔2〕 [パラメーターを追加] で必要な項目を作成します。
〔3〕 [エクセルで設計] をクリックします。

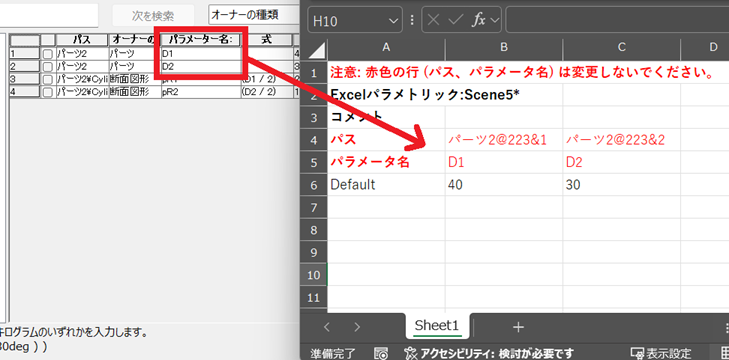

〔5〕 IRONCAD のパラメーターテーブルから作成した [パラメーター名] をクリックします。
自動的にエクセルに追加されます。

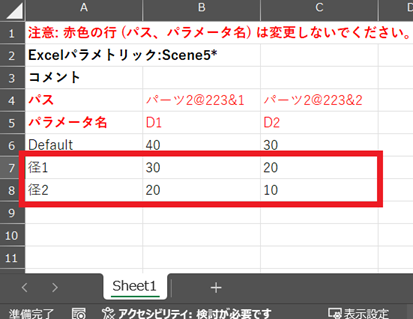

〔6〕 エクセルシートの A7セル以降に追加する表示構成名と値を入力します。

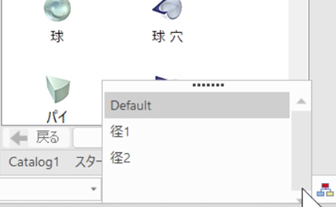

〔7〕 エクセルを保存し、IRONCAD 画面右下の表示構成を確認します。
例）作成した 径1 と 径2 が表示構成に追加されます。
例）作成した 径1 と 径2 が表示構成に追加されます。
詳しくは、下記動画をご参照ください。
IC-130
