[スケッチベンド] の設定を保存/読み込む

[スケッチベンド] の設定を保存/読み込む

IRONCAD2025 より、[板金]タブ → [スケッチベンドを作成] の際に、 一度使用した設定を保存/読み込むことができるようになりました。

[スケッチベンド] の設定を保存する

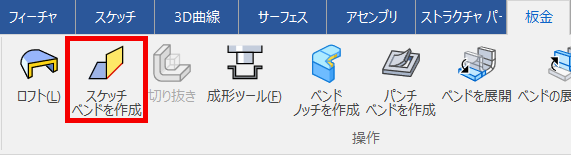

〔1〕 [板金]タブ → [スケッチベンドを作成] を選択します。

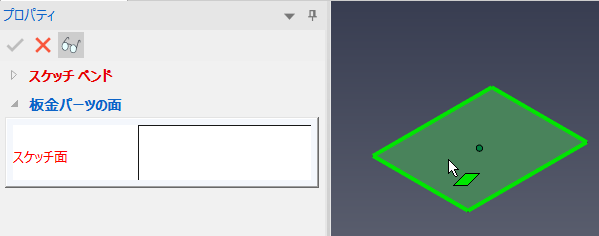

〔2〕 [スケッチ面] を選択します。


〔3〕 任意のスケッチ線を作成し、[終了] します。
Notes
〔2〕 で選択した [スケッチ面] に、すでに [断面図形] がある場合は [2Dシェイプ] 画面にはなりません。

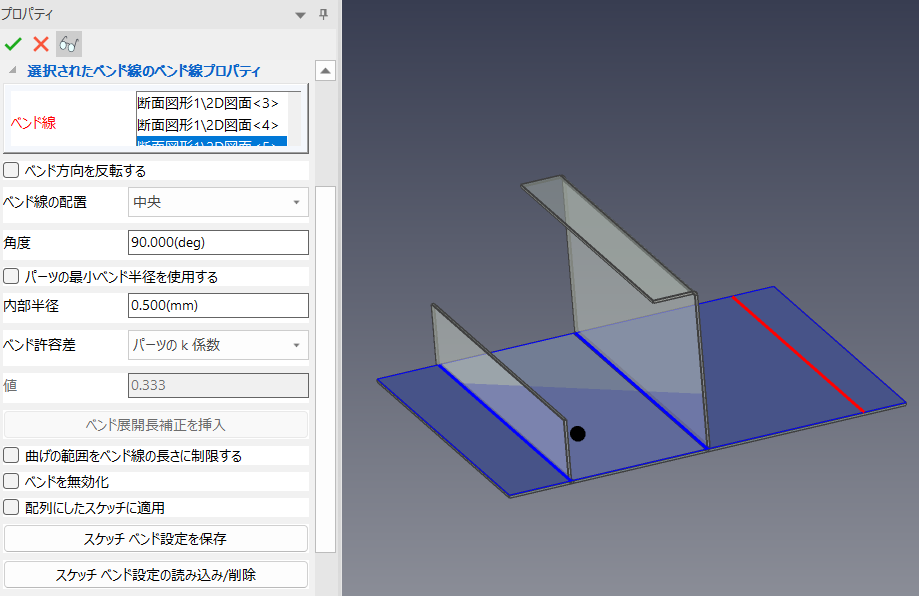

〔4〕 任意の設定に変更します。

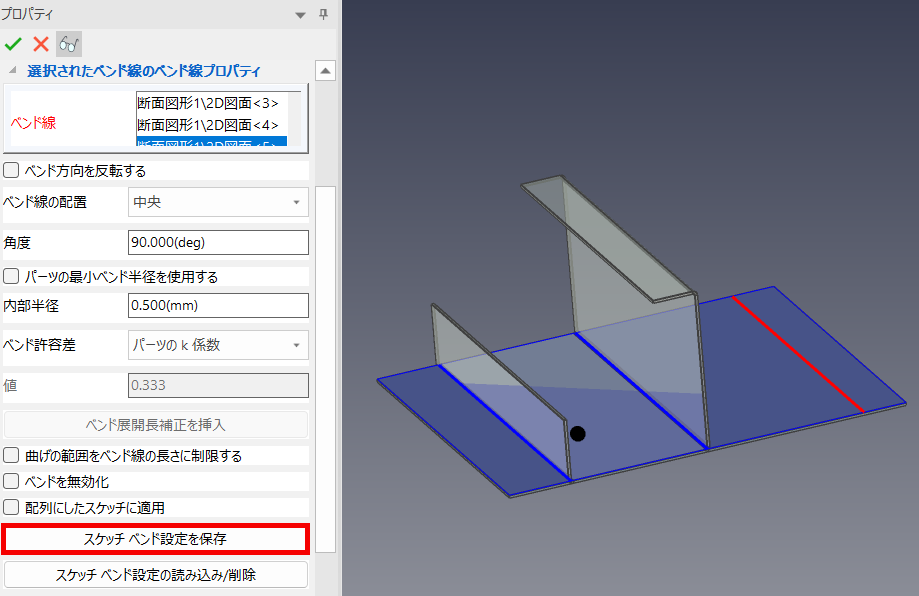

〔5〕 設定後、 [スケッチベンド設定を保存] を選択します。

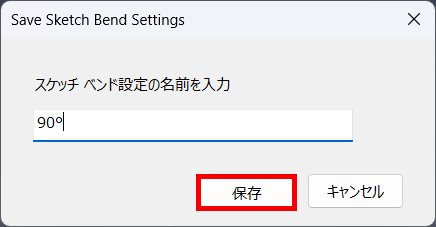

〔6〕 下画像のダイアログが表示されます。
任意の名前を入力し、[保存] を選択します。　　※画像差し替え
Notes

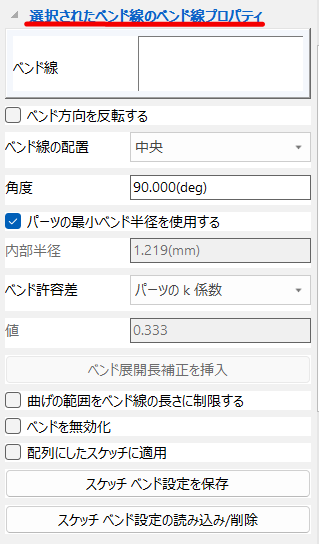

保存されるのは、[選択されたベンド線のベンド線プロパティ] の設定です。

[スケッチベンド] の設定を読み込む

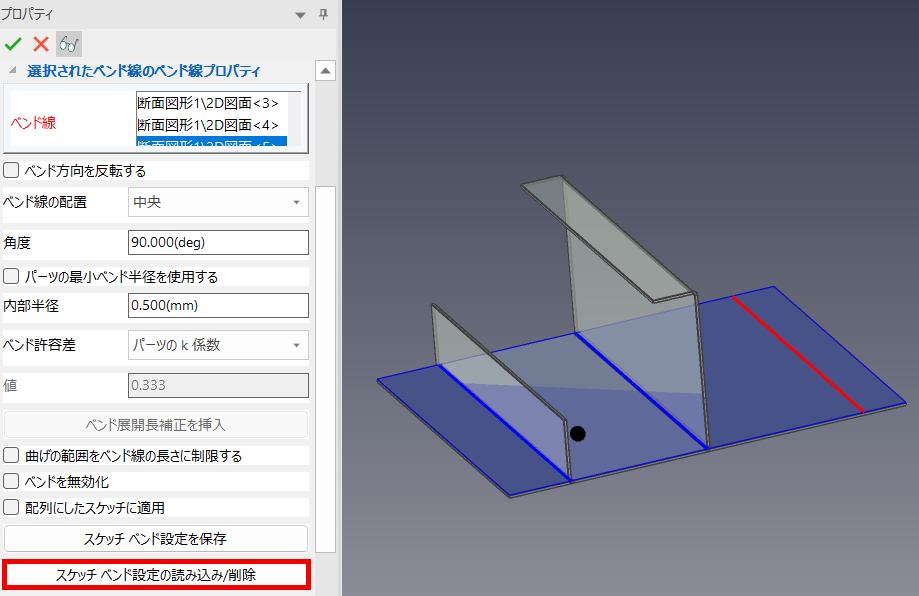

〔1〕 [スケッチベンド設定の読み込み/削除] を選択します。

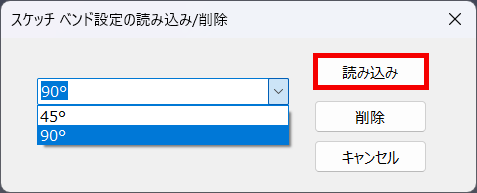

〔2〕 下画像のダイアログが表示されます。
プルダウンから任意の設定を選択し、[読み込み] を選択します。
Notes
保存した設定を削除する場合は、プルダウンから選択後、[削除] を選択します。
