特定の SmartDimension のみを3Dシーン上に表示させる

特定の SmartDimension のみを3Dシーン上に表示させる方法を説明します。

IRONCAD2025 からの機能になります。

手順

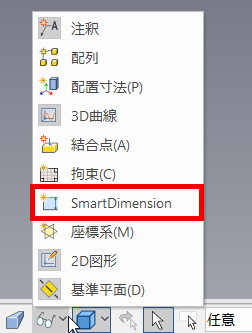

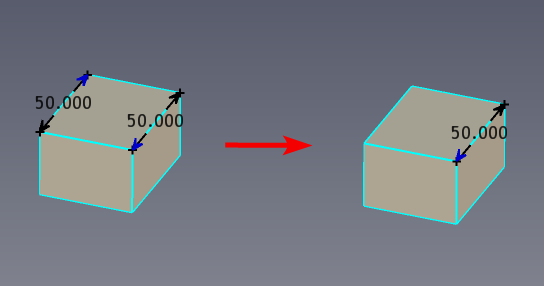

例：下画像の右側の SmartDimension のみを表示させる場合

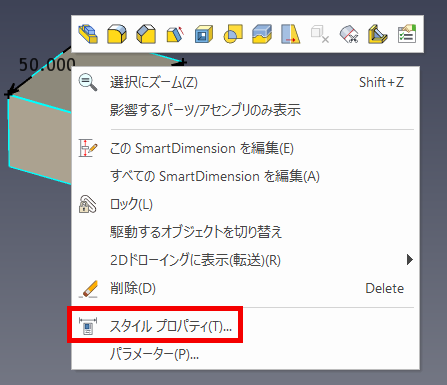

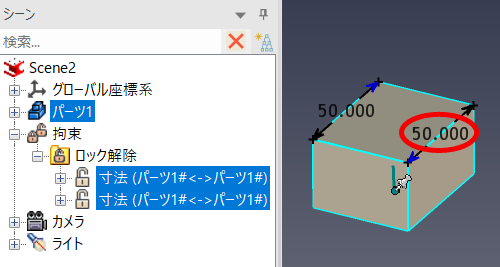

〔1〕 非表示にしたい SmartDimension を右クリックし、[スタイルプロパティ] を選択します。

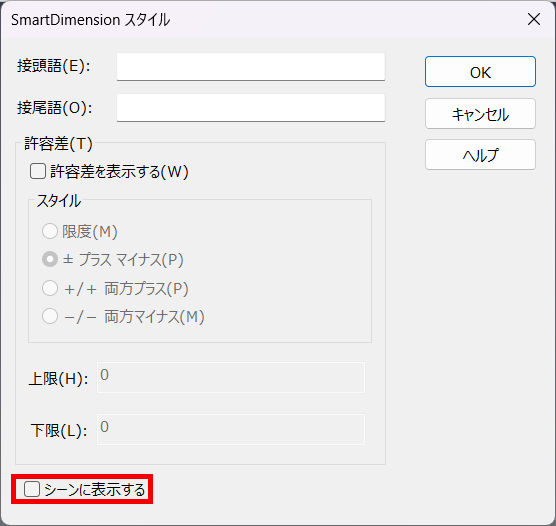

〔2〕 下画像のダイアログが表示されます。

ダイアログ内の [シーンに表示する] のチェックを外し、[OK] を選択します。

〔3〕 [シーンに表示する] のチェックを外した SmartDimension は、シーン上に表示されなくなります。

上記設定は、一括で設定することができません。

そのため、各 SmartDimnsion ごとに設定をお願いいたします。
