CAXA Draftの [寸法]、[クイック寸法] で寸法ずれが発生する
CAXA Draft の [寸法] もしくは [クイック寸法]コマンド で寸法を作成する際、正しい寸法値が得られないことがあります。

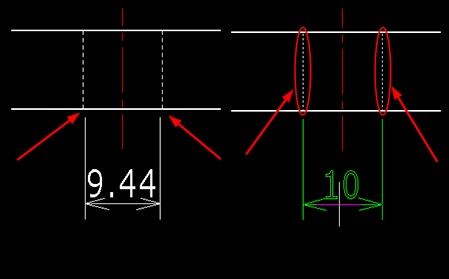

端点を選択して寸法入力する操作で、特に穴を側面から寸法入力する際に発生します。
回避策
寸法を作成する際に、端点ではなく線要素を選択してご利用ください。
