PMI が消えない

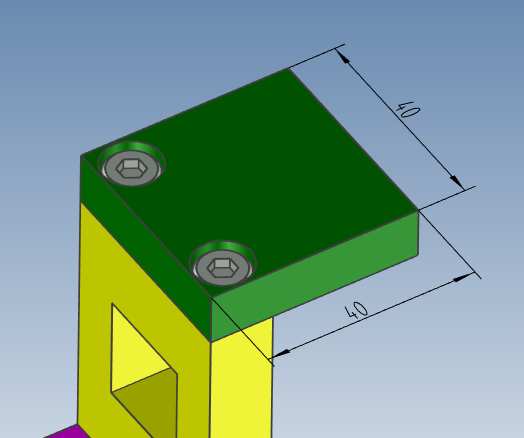

3D では、PMI という 3D形状に寸法や幾何公差を作成する機能があります。

[注釈]タブ → [PMI]グループ

すべての PMI を一括で削除するため、シーンブラウザの [ビュー] を削除するとシーンブラウザの表示は消えますが、モデル側は残ったままになります。

PMI を完全削除する手順を説明します。

〔1〕 シーンブラウザ → [PMI] 内にあるすべての PMI を選択します。

〔2〕 Deleteキー または 右クリック→ 削除を実施します。

〔3〕 寸法を削除した後に PMI のビューを削除します。

Shiftキー で寸法の一括選択が可能です。

詳しくは、下記動画をご参照ください。
