円弧長穴の中心線を作成する

• Related Articles

• 環状中心線を作成する

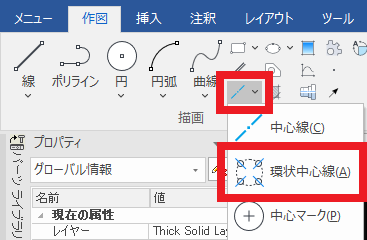

  環状中心線の作成方法を作成します。 一つの円状に配置された複数の穴に対して、ピッチ円の中心に向かって中心線を作成する時に使用します。 手順 〔1〕 [作図]タブ → [描画]グループ → [環状中心線] をクリックします。 〔2〕 環状中心線を作図する円をすべて選択します。 ※下図の例では、黄色円 〔3〕 マウスで右クリック または enterキー をクリックします。 詳しくは、下記動画をご参照ください。 CA-041

• 異なるパーツのエッジや中心線でスピン形状（ソリッド）を作成する

  異なるパーツのエッジや中心軸をスピン作成時の "軸" にして形状を作成する場合は、標準のシェイプカタログにある [トーラス]、[パイ] を使用します。 位置合わせは TriBall で実施します。

• スケッチの X軸, Y軸中心でスピン形状（ソリッド）を作成する

  [スピンウィザード] を使用してスピン形状を作成します。 スケッチの Y 軸中心でスピン形状を作成する 〔1〕 [フィーチャ]タブ → [スピンウィザード] をクリックします。 〔2〕 プロパティから [平面の種類] を選択し、シーン上で指定後に緑の [レ] をクリックします。 (シーン上に形状が無い場合は、自動的に 〔3〕 に移行します。) 〔3〕 シェイプの作成方法とソリッド/サーフェスを選択し、[次へ] をクリックします。 〔4〕 スピン形状を作成する範囲 (角度) を入力し、[次へ] ...

• CAXA : 線種の間隔を設定する

  2D 図では、破線・一点鎖線・二点鎖線を使用し、隠線や中心線・中心マーク、補助線など見えている形状以外のレイヤーを表現します。 線種の条件はカスタマイズすることができ、CAD画面上と印刷表示に対してそれぞれ設定します。 以下に各手順を説明します。 印刷時の線種の間隔を設定する 〔1〕 [メニュー] → [ファイル] → [印刷] をクリックします。 〔2〕 印刷画面下にある [線種] をクリックします。 〔3〕 線種画面 → [線種]枠内 を設定します。 [線種を調整する] ...

• フォロワー/カム拘束でカムに沿った動きを作成する

  回転カムに沿ってフォロワーが動作するアニメーションの作成方法を説明します。 手順 〔1〕 指定の面に沿った動きには、[ツール]タブ → [位置決め]グループ → [配置拘束] の [フォロワー/カム] を使用します。 カム形状の円弧は、必ず断面図形内のスケッチで作成してください。 [フィーチャ]タブ → [フィレット]コマンド で作成すると、正常にフォロワー/カムの動きができません。 〔2〕 アニメーションを作成するには、[表示]タブ → [アニメーション]グループ のコマンドを使用します。 ...
