省略図を作成後に中心線を編集する

CAXA Draftで、省略図を作成後に中心線を編集する方法を説明します。

手順

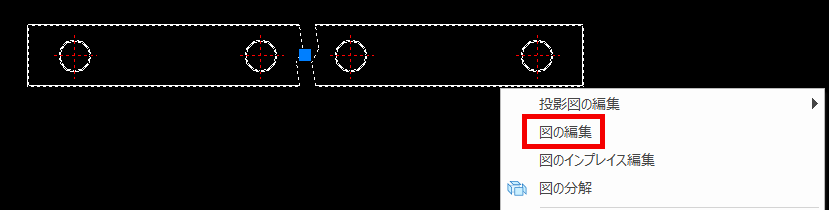

〔1〕  省略図を選択し、右クリック、[図の編集] を選択します。

省略図を作成後に中心線を編集する場合、図をダブルクリックし、[ブロックのインプレイス編集] から編集することはできません。

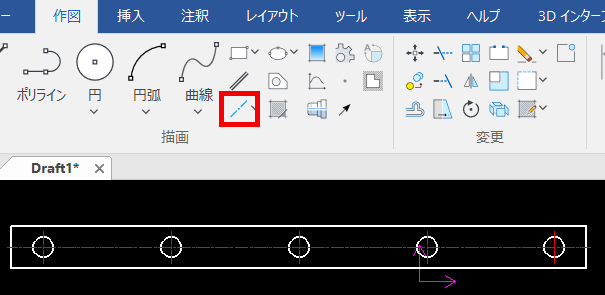

〔2〕  [作図]タブ → [中心線] で、中心線を作成・編集します。

参照：中心線 - IRONCAD ユーザーガイド

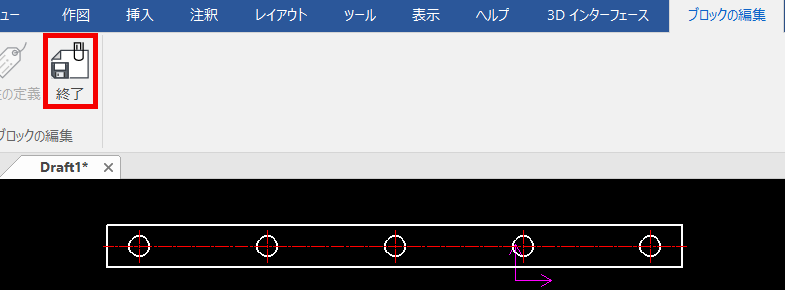

〔3〕  [終了] を選択し、編集を保存します。
