ピン/スロットで動きを作成する

配置拘束の [ピン/スロット] を使用して、動きを作成する操作例を説明します。

ピン/スロットは、長穴や溝がピンに沿うように動作させる場合に使用します。

ここでは、固定パーツのピンとスロット穴の設定を例にご紹介します。

手順

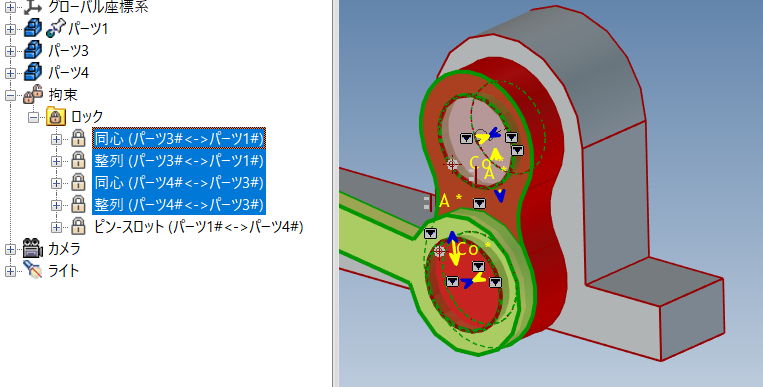

[1] [ツール]タブの [配置拘束]の標準拘束メニューで、各回転部に同心・整列(または合致)拘束を設定します。

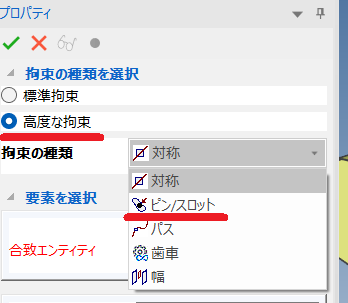

[2] 次に高度な拘束メニューの [ピン/スロット] をクリックします。

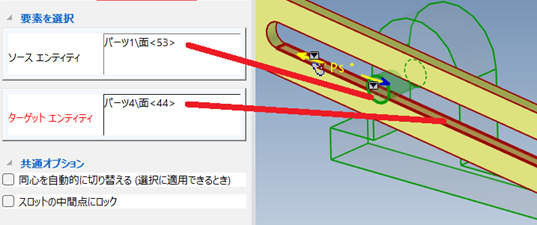

[3] ピンに固定側の円柱を選択し、スロットに長穴の側面を選択します。

[4] [レ] をクリックします。

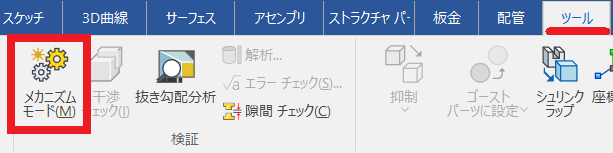

[5] [ツール]タブの [メカニズムモード] をクリックします。

[6] 回転部を動かして動作確認します。

※icROBOSim でも動作を作成できます。

以下の動画をご参照ください。

IC-154
