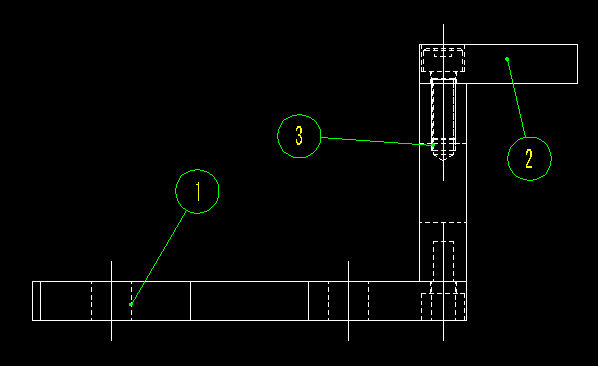

2D図にパーツ番号(バルーン)を作成する
3D から作成した CAXA Draft の 2D図にパーツ番号(バルーン)を作成する方法を説明します。
3D の情報に基づいたパーツ番号を作成するには、先に [3D部品表のインポート] を実施する必要があります。
[3Dインターフェース]タブ → [摘要]グループ → [パーツ番号の自動作成] または [パーツ番号の手動作成] を使用します。
[自動作成] と [手動作成] の 2つの方法がありますが、配置や修正のしやすさから [手動作成] をお勧めします。詳しくは、下記動画をご参照ください。
CA-032
