投影図に 3D の色を設定する

投影図に 3D の色を設定する

投影図に 3D の色を反映して投影する方法を説明します。

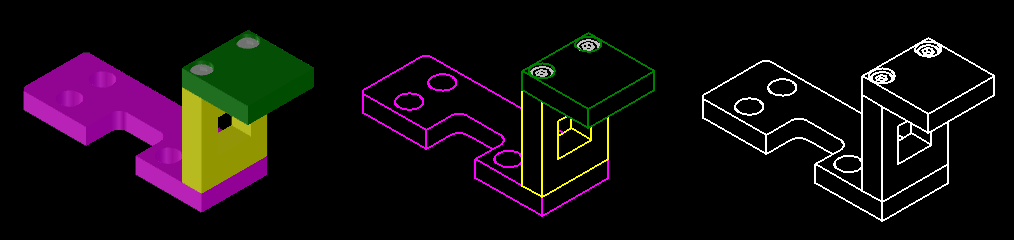

投影図の表示は、3パターンあります。

3D のカラーを反映した表示は、2パターンです。
  1. クイックモードで投影(上図の左)
  2. 投影図の外形線のみ色を反映(上図の中央)

クリックモードで投影

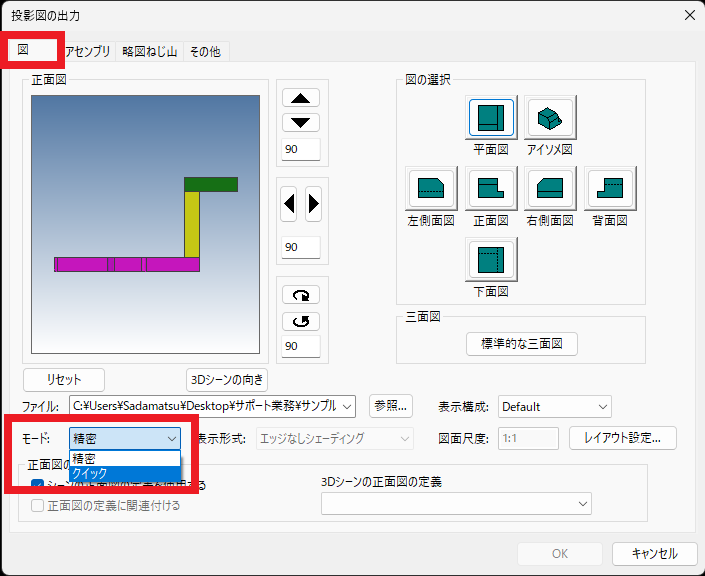

[投影図] 画面 → [図]タブ のモードを [クイック] に変更して投影します。


外形線のみ色を反映

[投影図] 画面 → [その他]タブ の [外形線に3Dパーツの色を使用する] にチェックを入れて投影します。


詳しくは、下記動画をご参照ください。

CA-046​
