[ベンド] コマンド を使用してパーツを曲げる/ねじる

IRONCAD2025 より、[アセンブリ]タブ → [ベンド]コマンド が追加されました。

[ベンド]コマンド を使用することで、パーツを曲げる/ねじることができます。

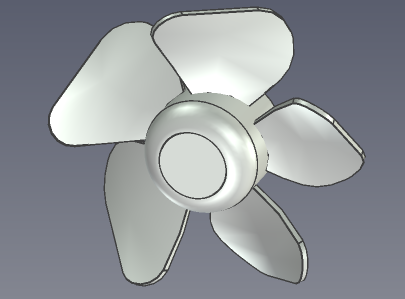

〇曲げる

　

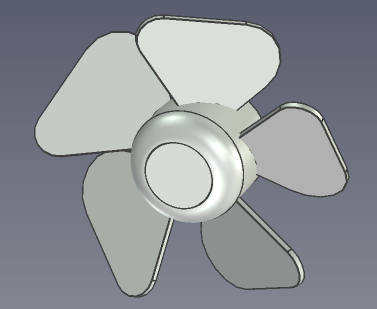

〇ねじる

　

手順

ベンド

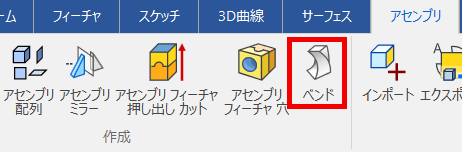

〔1〕 [アセンブリ]タブ→ [ベンド] を選択します。

〔2〕 曲げるパーツを選択します。

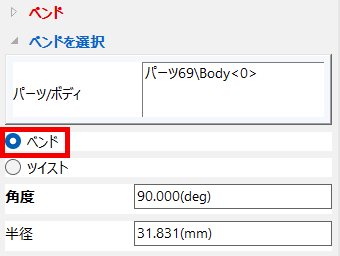

〔3〕 [ベンド] を選択し、[角度] または [半径] を設定します。

[角度] か [半径] のどちらかを入力すると、もう片方も自動で値が反映されます。

ツイスト

〔1〕 [アセンブリ]タブ→ [ベンド] を選択します。

〔2〕 ねじるパーツを選択します。

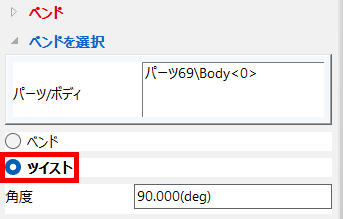

〔3〕 [ツイスト] を選択し、[角度] を設定します。

詳しくは下記動画をご参照ください。

IC-143
