共通コンポーネントを参照/更新

3Dシーンのカタログとして使用するアイテムは直接登録する以外に、任意のフォルダに保存されている IRONCADファイル(.ics) を参照する方法があります。

参照手順

[1] カタログ内で右クリックし、[共通コンポーネントを参照/更新] をクリックします。

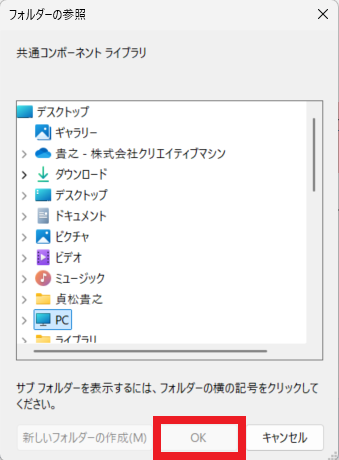

[2] 参照するフォルダを選択し、[OK] をクリックします。

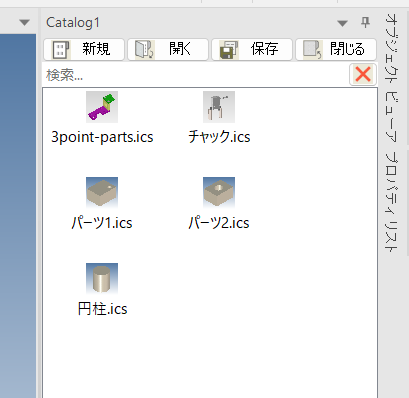

[3] カタログにフォルダ内の icsファイルが表示されます。

通常のカタログ使用と同様にドラッグ & ドロップします。

フォルダ内のicsファイルの追加や既存データの編集を実施した場合は、同様の手順で更新してください。

カタログは自動更新されません。

IC-146
