円錐先端を丸める

円錐先端を丸める

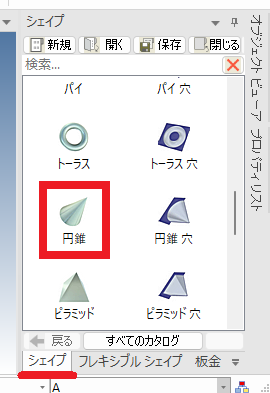

[シェイプ]カタログ → [円錐] の先端を丸める方法を説明します。



手順

〔1〕 シーンブラウザから円錐の断面図形を右クリックし、[編集] をクリックします。

〔2〕 円錐の側面(斜め)の線を Y軸 でミラーコピーします。

〔3〕 [2接線、1点] コマンドで接線の円を描きます。


〔4〕 不要な線をトリムします。

〔5〕 [終了] をクリックし、コマンドを適用します。

詳しくは、下記動画をご参照ください。

IC-115
