1パーツ内のフィーチャを別パーツに分割する

IRONCAD では、カタログからレゴブロックを組み上げるように 1パーツ内にモデリングできますが、あとで一部の形状を別パーツに分けたい場合があります。
カタログを利用して、効率的に分割することができます。

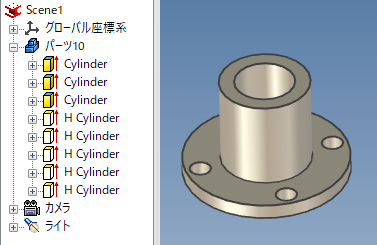

<初期状態> 1パーツ内に作成

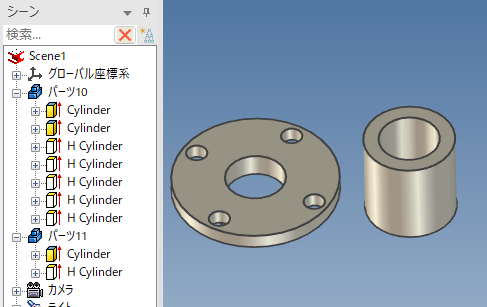

<分割後> 上の円柱部を別パーツにする

詳しくは、下記動画をご参照ください。

IC-074
