パラメーターを使用し、一括でパーツ/アセンブリを抑制する

パラメーターを使用し、一括でパーツアセンブリを抑制する方法を説明します。

　

手順

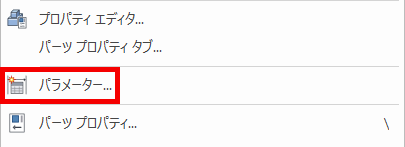

〔1〕 抑制したいパーツ/アセンブリを選択し、右クリックから、[パラメーター] を選択します。

〔2〕 [パラメーターの追加] を選択します。

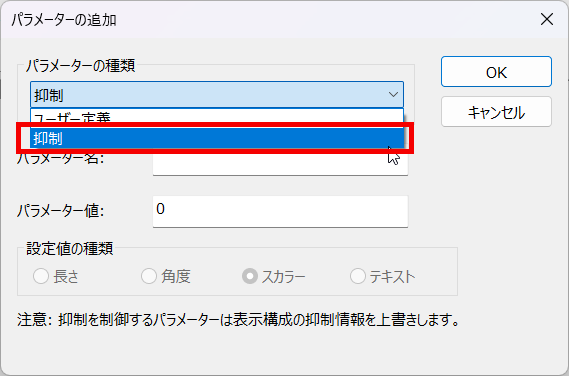

〔3〕 パラメーターの種類を [抑制] に変更し、任意の名称に設定後、[OK] を選択します。

※抑制したいパーツ/アセンブリすべてにパラメーターを追加します。

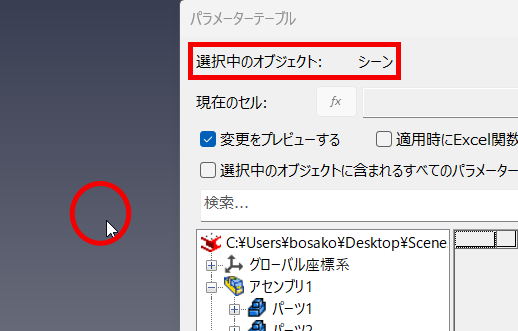

〔4〕 シーン上の何もない部分をクリックし、[選択中のオブジェクト] を [シーン] に変更します。

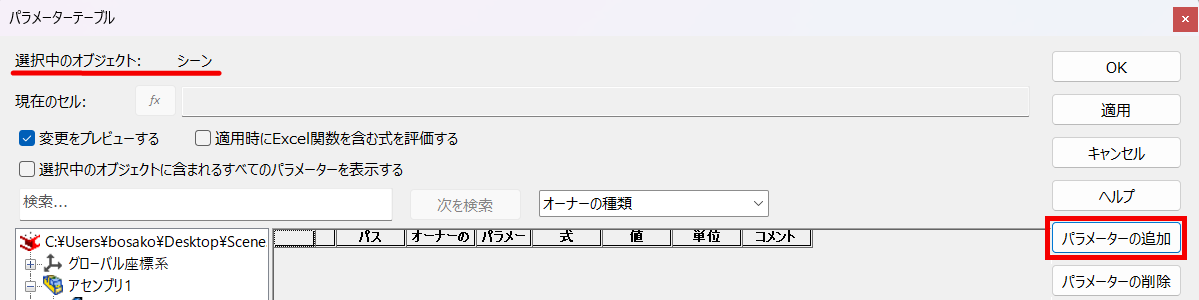

〔5〕 [パラメーターを追加] を選択し、[シーン] に対してパラメーターを追加します。

[シーン] に対してパラメーターを作成することで、シーン内の全ての フィーチャ/パーツ/アセンブリ を1つのパラメーターで制御可能です。

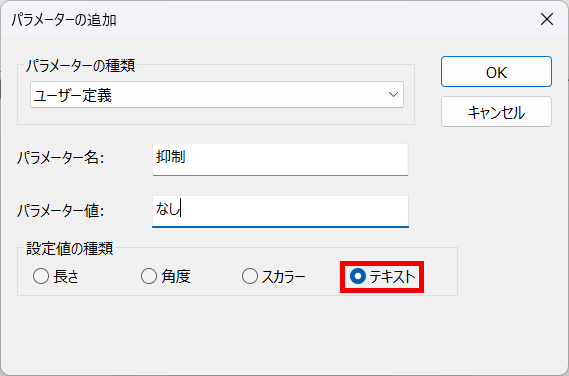

〔5〕 [既定値の種類] を [テキスト] に設定し、任意の [パラメーター名] と [パラメーター値] を設定します。

[既定値の種類] を [テキスト] に設定することで、[パラメーター値] にテキストを設定可能です。

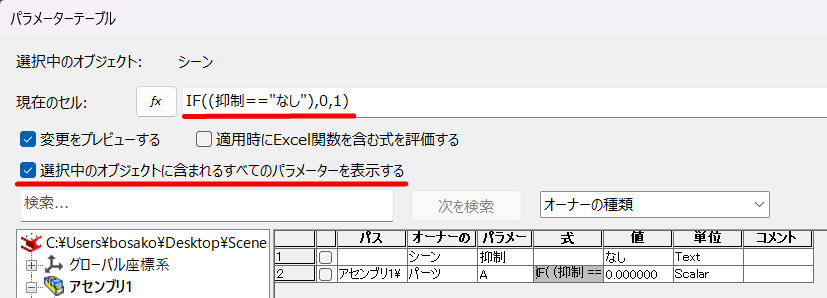

〔6〕 [抑制] に設定したパラメーターの式に、[IF関数] を設定します。

上画像の [式] の場合、

「抑制 というパラメーターの値が なし の場合、パラメーター値が0、それ以外の場合は1 になる」

という式になります。

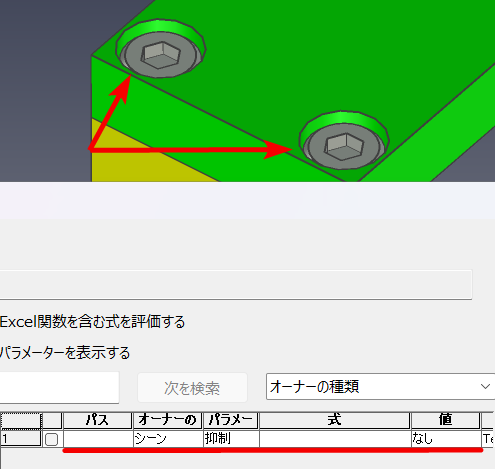

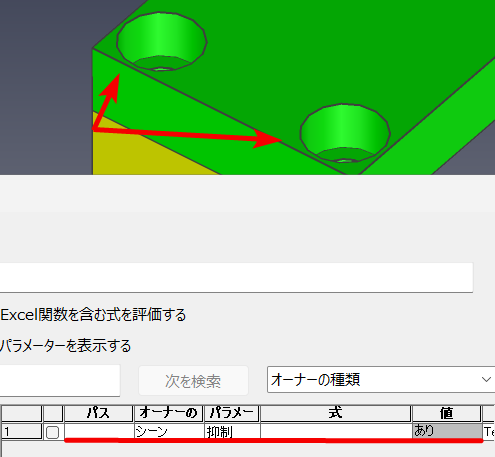

〔7〕 [テキスト] に設定した [シーンパラメーター] の [パラメーター値] を変更します。

詳しくは、下記操作動画をご参照ください。

IC-155
