初期設定の材料情報を変更する

初期設定の材料情報を変更する方法を説明します。
デフォルトで存在している材料情報を変更することができないため、

初期設定の情報を複製して、複製したものを変更して使用します。

手順

〔1〕 適当なパーツをシーンへドロップします。 [シェイプ]カタログ のブロックなど

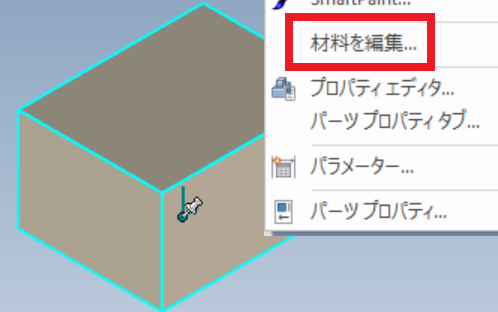

〔2〕 パーツ上でマウス右クリックし、[材料を編集] をクリックします。

〔3〕 コピー元の材料まで移動し、コピー元をマウス右クリック → [コピー] をクリックします。

〔4〕 [ユーザー設定]上 でマウス右クリック → [挿入] します。

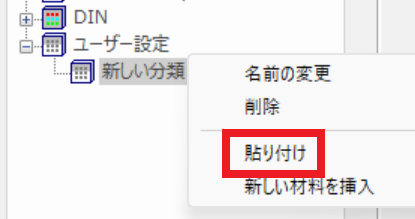

〔5〕 作成された [新しい分類] をマウス右クリック 右 [貼り付け] します。

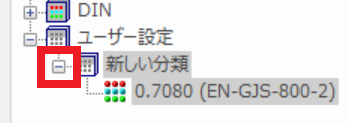

〔6〕 左横の＋マークを展開します。

〔7〕 コピーした材料を選択し、情報を変更します。

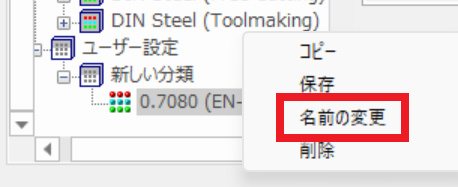

〔8〕 材料の名前を変更する場合は、材料名を右クリック → [名前の変更] をクリックして変更します。

〔9〕 変更後、[材料の保存] → [OK] をクリックして終了します。

詳しくは、下記動画をご参照ください。

IC-084
