投影時間が 5 分以上かかる場合、以下の原因が考えられます。
  1. ACIS パーツが多い
  2. 投影図オプションの [略図ねじ山] にチェックが入っている
  3. パーツ/アセンブリの数が多い
それぞれの原因について対処法をご説明します。

ACIS パーツが多い

CAXA Draft に投影する際、プログラム内部で ACIS から Parasolid に変換してから投影されます。
そのため 3D データーを ACIS 形式で作成している場合、投影に時間がかかることがあります。

対処法

下記手順でパーツカーネルを Parasolid に変更します。

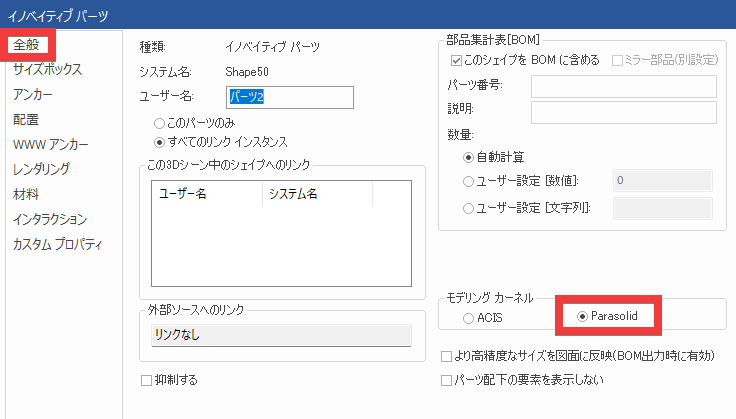

パーツを選択し、右クリックメニューから [プロパティ] を選択します。
[全般] → [モデリングカーネル] から [Parasolid] を選択します。

カーネルを一括で Paraslid に変更する場合は、アセンブリを選択し、画面左下の [プロパティ]ブラウザ からモデリングカーネルの [Parasolid] を選択します。
アセンブリが多い場合は、Shiftキーを押しながらすべてのアセンブリを選択し、一時的トップアセンブリを作成してカーネル変更後、トップアセンブリを解除する工夫も必要です。

Info
[Switch Kernel] コマンドを使用してカーネルを一括変更することができます。

投影オプションの [略図ねじ山] にチェックが入っている

略図ねじ山にチェックを入れると投影に時間がかかります。

対処法


3D モデルを CAXA Draft に投影すると [投影図の出力] 画面 が表示されます。

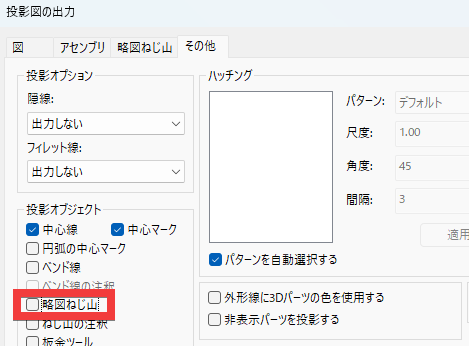

[その他]タブ から [略図ねじ山] のチェックを外します。
[図]タブ のオプションを設定して投影を実行します。

Idea
全体図の場合は極力 [略図ねじ山] のチェックを外してご使用ください。
パーツ/アセンブリの数が多い
パーツ/アセンブリの点数が多いモデルを投影すると時間がかかります。

対処法

外形図を投影した後、陰線やマークなどを表示させます。
手順は以下をご参照ください。

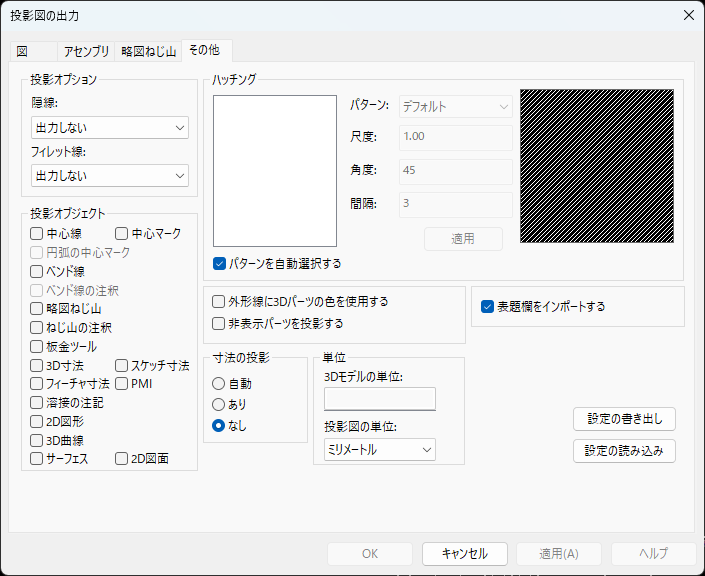

[投影図の出力] → [その他]タブ の投影オプション、投影オブジェクトの全チェックを外し外形図を投影します。

投影した図を選択して右クリックします。

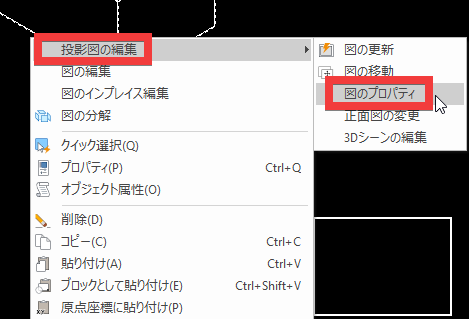

メニューから [投影図の編集] → [図のプロパティ] を開き、表示させたい項目にチェックを入れます。
