IRONCAD2024 から動作が遅くなった

IRONCAD2024 から動作が遅くなった

旧バージョンでは問題なく動作していたデータが、IRONCAD2024 では動作が重くなったと感じる場合は、[H-Dynamic]設定 が影響している可能性があります。
下記の対処法をお試しください。
[H-Dynamic] は IRONCAD2024 から追加された機能になります。
[H-Dynamic] については、下記ユーザーガイドをご参照ください。

対処法

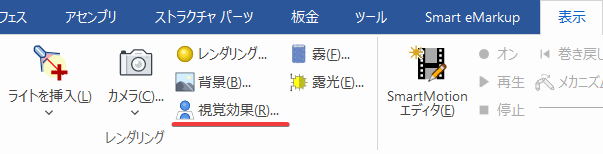

〔1〕 [表示]タブ → [視覚効果] を選択します。

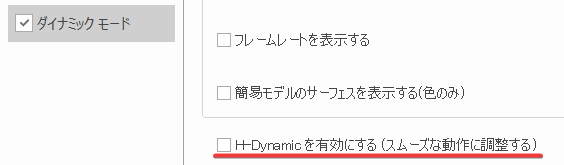

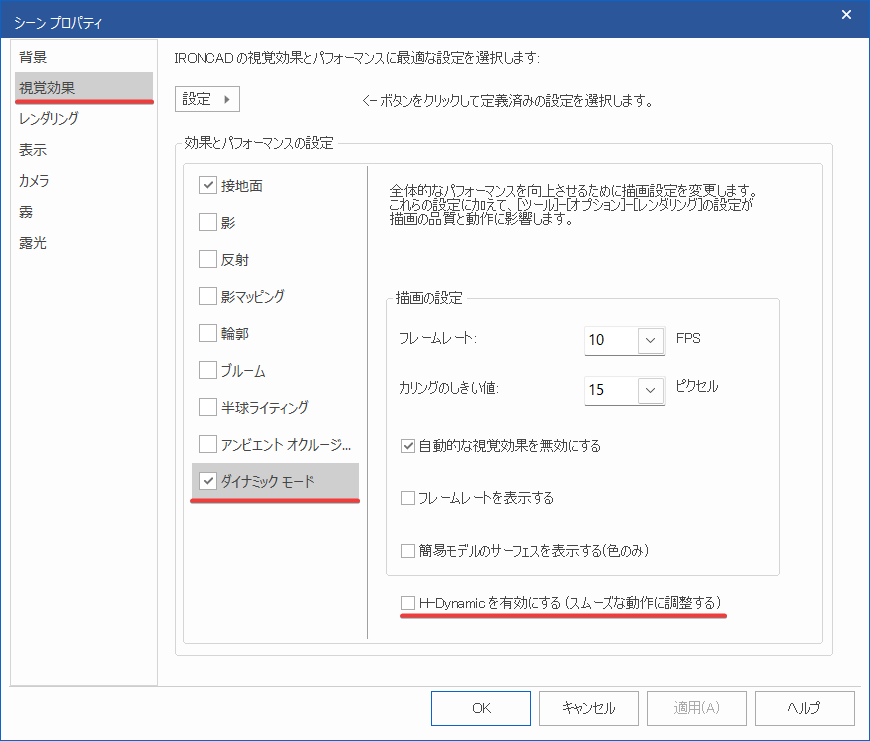

〔2〕 [視覚効果] → [ダイナミックモード] → [H-Dynamicを有効にする] のチェックを外します。


デフォルト設定にする場合

通常、[H-Dynamic] はチェックが入った状態になります。
[H-Dynamic] のチェックを外した状態をデフォルト設定にしたい場合、下記手順でテンプレートファイルを作成・保存してください。

〔1〕 新規シーンを開き、[H-Dynamic] のチェックを外します。

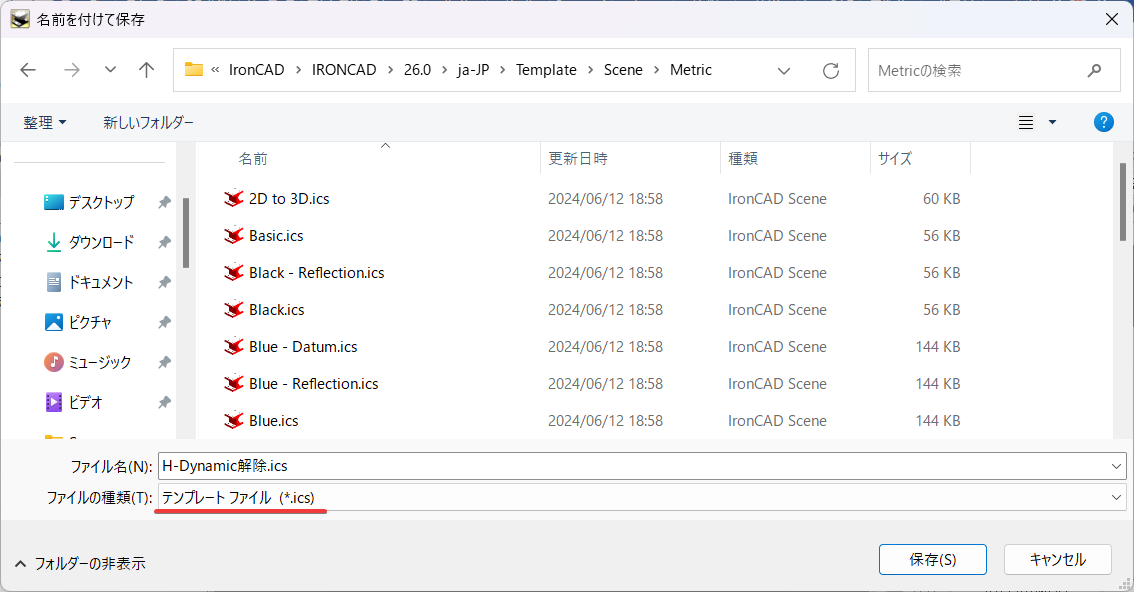

〔2〕 [名前を付けて保存] で [テンプレートファイル] として保存します。

シーン上にパーツ/アセンブリ等が無い状態で保存してください。

〔3〕 保存したテンプレートファイルを、下記フォルダーに移動させます。
　C:\Users\＜ユーザー名＞\AppData\Roaming\IronCAD\IRONCAD\26.0\ja-JP\Template\Scene\Metric
IRONCAD を終了した状態で移動させてください。
また、作成したテンプレートファイルは別途、バックアップをお願いいたします。

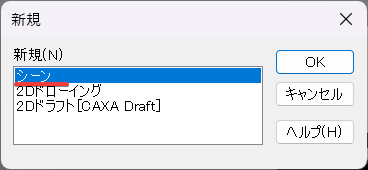

〔4〕 [新規作成] → [シーン] を選択します。
　

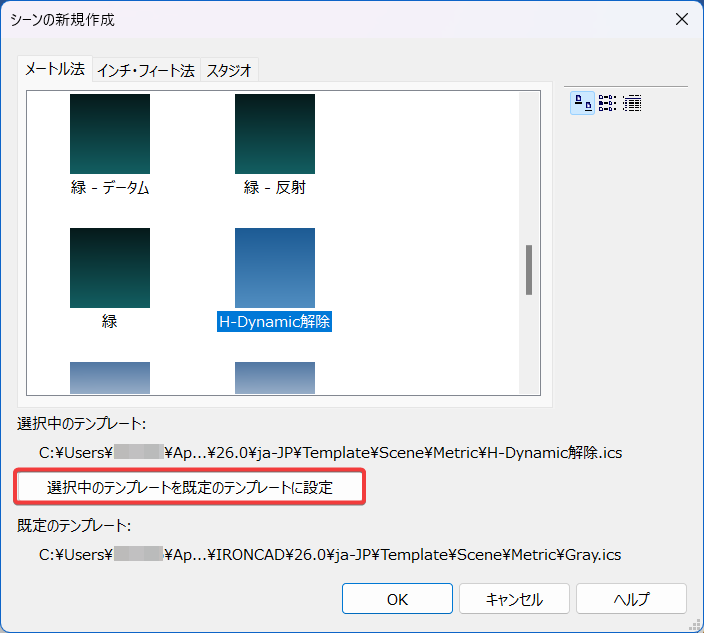

〔5〕 作成したテンプレートを選択し、[選択中のテンプレートを既定のテンプレートに設定] を選択します。


上記手順で [既定のテンプレート] に設定後は、[新規作成] から開く必要はありません。

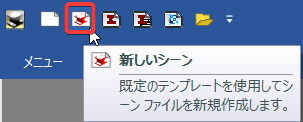

[新しいシーン] から開いた場合も、作成したテンプレートが開かれます。

旧バージョンで作成されたデータは、上記手順でテンプレートとして保存した場合でも、[H-Dynamic] にチェックが入った状態で開かれます。
旧バージョンのデータは、各データごとにチェックを外す必要があります。
