ハッチングを編集する

CAXA Draft に作成したハッチングを編集する方法を説明します。

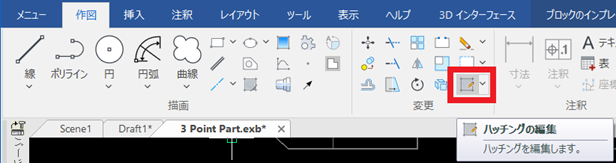

[作図]タブ → [ハッチングの編集] で実施します。

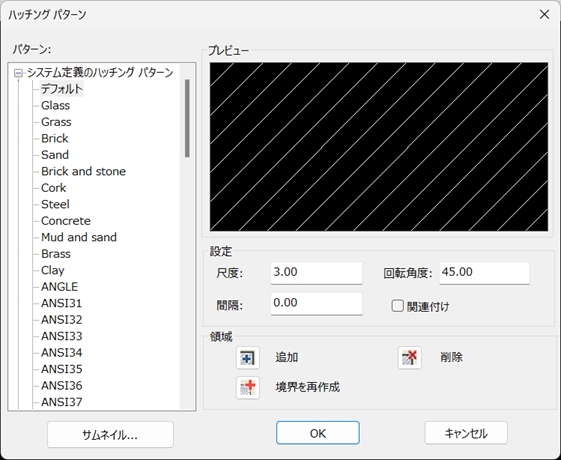

パターンの種類、尺度や角度の他、追加/削除/領域の再作成が可能です。

詳しくは、下記動画をご参照ください。

CA-053
